冷熱沖擊試驗箱制冷系統冷凝器介紹
冷熱沖擊試驗箱制冷系統冷凝器的作用是將通過壓縮機而形成的高溫高壓氣體狀制冷劑冷卻后變成液體制冷劑，達到向周圍環境散熱的目的。
冷熱沖擊試驗箱一般采用風冷式冷凝器，而風冷式冷凝器又可以分為空氣自然對流式和空氣強制對流式兩種?？諝庾匀粚?duì)流式具有結構簡單、無風機噪聲、不易發生故障等優點，但傳熱效率低；空氣強制對流式傳熱效率高、結構緊湊、使用比較方便，但風機有一定的噪聲。
常見的冷熱沖擊試驗箱制冷系統冷凝器有百葉窗式、鋼絲管式、內藏式和翅片盤管式四種。

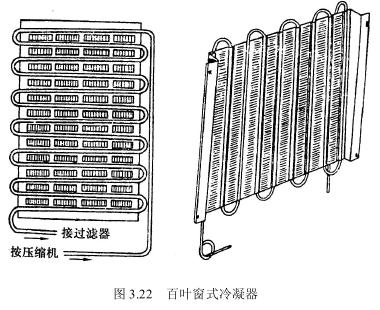

如圖3.22所示為百葉窗式冷凝器，它是將冷凝管壓抱在沖有百葉窗孔的薄鋼板上，依
靠空氣自然對流將熱量散發出去。百葉窗式冷凝器常采用直徑為4～6mm，厚為0.5～lmm
的鋼管，散熱板采用0.5mm的碳素鋼板

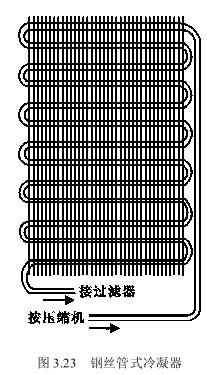

如圖3.23所示為鋼絲管式冷凝器，采用的是邦迪管和盤管，然后將盤管置于專門用來裝卡和焊接的設備上面，在盤管垂直方向的兩側均勻地焊接上許多直徑為1.6mm的碳素鋼絲，鋼絲間距為4～6mm。

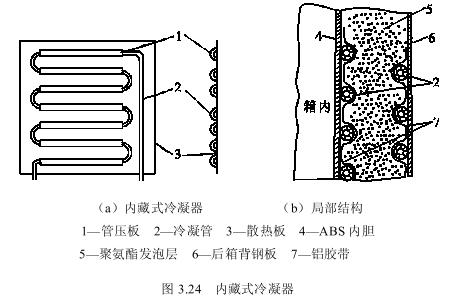

如圖3.24所示為內藏式冷凝器，是將銅管或邦迪管制成的盤管擠壓或貼敷于冷熱沖擊試驗箱外殼的內側表面，利用冷熱沖擊試驗箱殼的外壁向外散熱。這種冷凝器具有占有空間小、便于清桔、不易碰損等優點，但其散熱性能不如百葉窗式和鋼絲管式好。

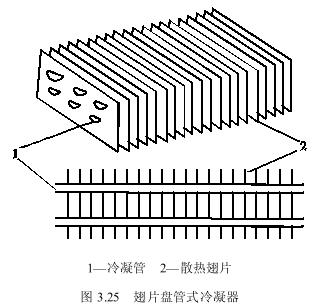

如圖3.25所示為冷熱沖擊試驗箱制冷系統翅片盤管式冷凝器，其盤管采用銅管制成。它是在U形管上按照一定的片距，穿套上厚度為0.15～0.2mm的鋁片，再經機械脹管，焊接上小U形回彎管后制成。
