1、冷卻空氣的蒸騰器都是以制冷劑在管內蒸騰直接冷卻空氣的，依照空氣的運動狀能夠分為天然對流和強行對流兩種方式。

2、天然對流方式常用于冰箱、冷藏柜、冷藏車、冷藏庫等處。例如冷藏庫多選用裝置在頂棚下或墻面的排管冷卻庫內空氣，排管為光管或片距6～12 mm的肋管。選用氨制冷體系時，多為滿液式或循環式；選用氟體系時，多為非滿液式或循環式。因為空氣側為天然對流，所以這種冷排管的傳熱系數很低。光管K＝14 W/m2k，肋片管K＝5～10 W/m2k。

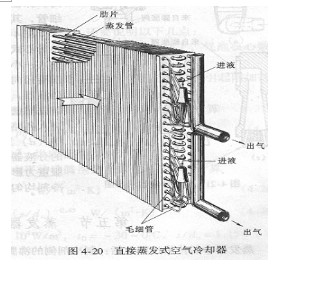

3、為增強傳熱，在間冷式冰箱的冷凍室、空調機組、冷藏庫及除濕機等處多選用強行對流式的直接蒸騰式空氣冷卻器。如圖為空調用強行對流直接蒸騰式空氣冷卻器構造示意圖。來自節省設備的低壓制冷劑濕氙燈經過火液器分紅多通路，吸熱蒸騰后為氣態制冷劑，聚集到集管中流出；而空氣以必定流速從肋片管的肋片間掠過，將熱量傳給管內活動的制冷劑，溫度下降。直接蒸騰式空氣冷卻器通常由4～8排肋管構成，管材為φ7～12 mm的銅管，外套接連全體鋁片。強行對流比天然對流蒸騰器傳熱作用好、構造壓湊，使用廣泛。

4、分液器和分液管是確保將液態制冷劑均勻分配給直接蒸騰式空氣冷卻器各通路的首要部件。因為液態制冷劑流經膨脹閥降壓后，呈氣液兩相狀況，處理不妥，則致使各通路分液不均；為了處理此疑問，除在膨脹閥后設置分液器增強氣液混合以外，還設置等長度的分液管，添加各通路阻力，確保各通路分液均勻。分液管為內徑很小的毛細管，其尺度挑選可參見表4-5。

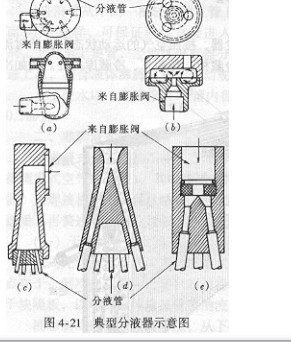

5、右圖為五種多見的分液器示意圖。圖中是離心式分液器，來自膨脹閥的制冷劑沿切線方向進入一小室，充沛擾動后的氣液混合物從小室頂部沿徑向流出，到各分液管。（b）、（c）是磕碰式分液器，來自膨脹閥的制冷劑以高速進入分液器后，首要與壁面磕碰，構成均勻的氣液混合物，然后再進入各路分液管；（d）、（e）是降壓式分液器，其間為文氏管形，壓力丟失較小，這種類型的分液器是使制冷劑首要經過縮孔，增高流速，戰勝重力影響，以到達氣液充沛混合，然后確保制冷劑均勻地分配入各分液管。分液器多為筆直裝置，也能夠水平裝置。
